picsorの特長
picsor®シリーズは、それまで不可能とされていた微弱直流領域の非接触センシングを可能にしました。
2005年の発売開始以降、様々な産業界のお客様にご利用頂いております。弊社の強みは、お客様と一体になってより良いセンサをご提供出来ることです。
具体的には、お客様の仕様に合わせたカスタム仕様対応や特殊用途品など幅広いニーズにお答えできます。具体的なお困りの事例などお問い合わせ頂きましたら誠意を持って対応させていただきます。
是非お気軽にお問い合わせください。
検出精度±3%、直線性0.3%以下の小型クランプ式DCセンサは世界で「ピクサー」だけ！ この精度は業界トップクラスで、直流用のクランプ式センサとしては世界初※です。
※2005年当時
測定したい電線をはさむ（クランプする）事で電流の測定がカンタンに出来ます。
測定したい電線の被まくの上からでも流れる電流を正確に測定できます。
測定レンジ、精度、コネクタ形状、ケーブル径、ケーブルの長さなど、お客様のニーズに合わせて、セミオーダー、フルオーダーでセンサの開発・制作をいたします。
picsorのサイズは16mm×17.5mm×44mm（センサ）の親指サイズの小型センサです。
重量は約10.3g（ケース、ケーブル含まず）で超軽量です。
お客様の導入事例
プラント設備に使用されている電磁弁やリレー等の正常/異常を含む詳細稼働状況の監視が可能です。
パトライト（積層信号灯）の稼働状態（信号灯の点灯状態）の一括監視が可能です。
デマンド監視装置が取り込む電力量パルスの検出が可能です。
自動車やその他車両関連におけるタイヤやエンジンの回転数の検知が可能です。
ボイラーに使用されている流量計から出力されるパルス信号の検知が可能です。
キュービクルにおける漏電信号の検知が可能です。
直流の漏電検出で事故を未然に防ぐ事が出来ました!
直流の漏電検出で事故を未然に防ぐ事が出来ました!
直流の漏電検出で事故を未然に防ぐ事が出来ました!

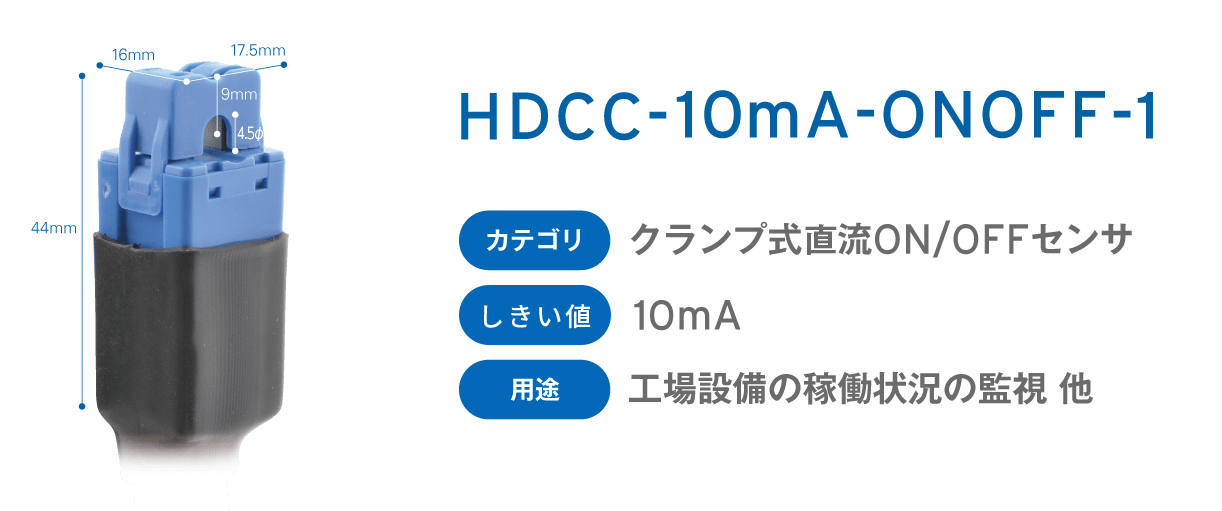

製品ラインナップ
・微弱な直流を非接触で計測可能
・精度±1％F.S
・小型軽量化（約45ｇ）
・計装信号（DC4-20mA）の状態監視、異常検知が可能
・設備機器の漏電検知が可能
・断線検知が可能
・ソレノイド系電気機器の経年変化検知が可能
・直流リレーの状態監視が可能
・バルブ用モータの界磁電流の検出が可能
・IoTによる見える化のセンシングに最適
・パーマロイシールド標準搭載

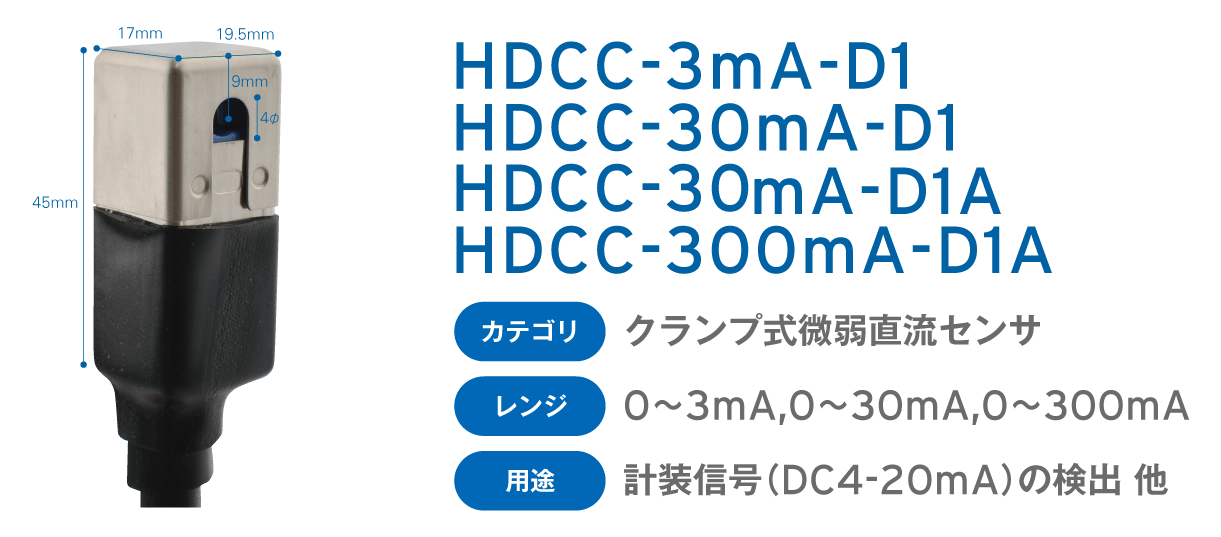

| 型式 | HDCC-3mA-D1 | HDCC-30mA-D1 | HDCC-30mA-D1A | HDCC-300mA-D1A |
| 形状 | クランプ式分割型 | |||
| 電源電圧 | DC5V±5% | DC5V±3% | ||
| 消費電力 | 100mW 以下 | |||
| 検出電流 | DC0～3mA | DC0～30mA | DC0～300mA | |
| 最大許容電流 | 5A | |||
| 出力電圧 | DC1V～4V | |||
| 出力インピーダンス | 560Ω 直列抵抗及び1μF コンデンサGND 間接続 | |||
| オフセット電圧 | 1±0.5Ｖ | |||
| 感度 | 1mA / V | 10mA / V | 100mA / V | |
| 精度 | ±3％FS （周囲温度25℃において） | ±1% FS （周囲温度25℃において） | ||
| リニヤリティ | 0.3%未満 | |||
| 応答速度 | 16ms (max.) | 200ms (max.) | ||
| ノイズ移乗 | 励磁信号による影響として約±250mVp-0 のノイズが測定線に移乗 | 励磁信号による影響として約±25mVp-0 のノイズが測定線に移乗 | ||
| 耐電圧 | AC1KV/1min 被測定線とｾﾝｻ信号線間 | |||
| 絶縁抵抗 | 100MΩ（DC500V） 被測定線とｾﾝｻ信号線間 | |||
| 使用温度範囲 | －10～60℃ | |||
| 保存温度範囲 | －20～70℃ | |||
| 使用・保存湿度範囲 | 85%以下（結露無きこと） | |||
| 耐振動 | 振動周波数：10～150Hz 加速度：5m/s2 掃引時間/回数：約8分/20回 振動方向：X、Y、Z |
|||
| 耐衝撃 | 衝撃加速度：150 m/s2 作用時間：11 ms 衝撃印加方向：6方向 印加回数：各方向3回 |
|||
| 外形寸法 | 16mm×17.5mm×44mm（センサ） 17mm×19.5mm×45mm（ケース） | |||
| 被測定電線径 | Φ4mm (max.) | |||
| 重量 | 約45g（シールドケース込み） | |||
| 電流方向 | センサに貼ってあるシールの「▲」方向に合わせる | |||

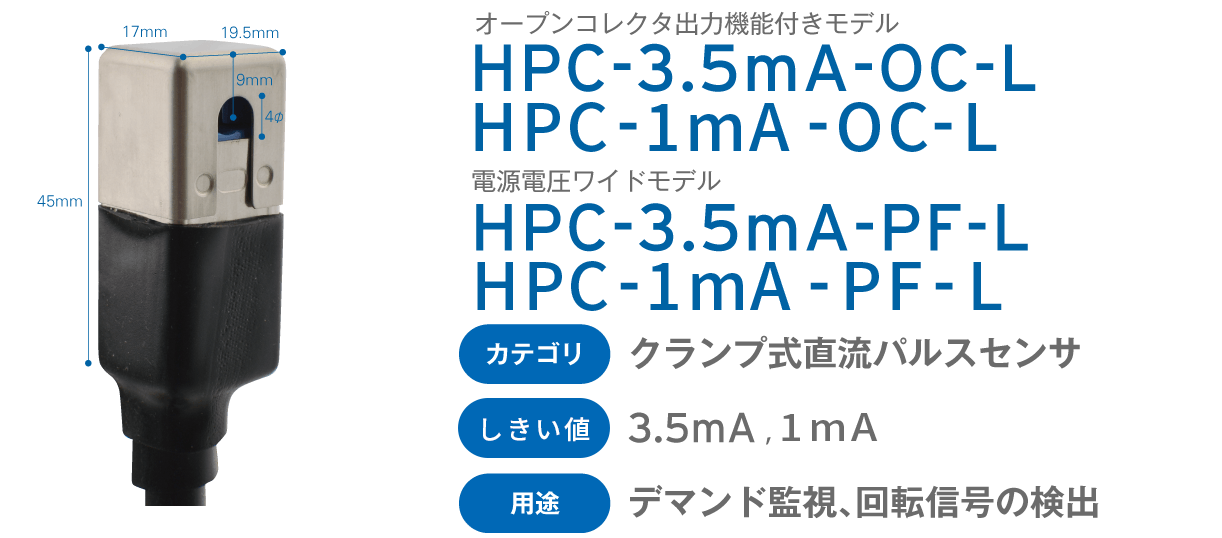

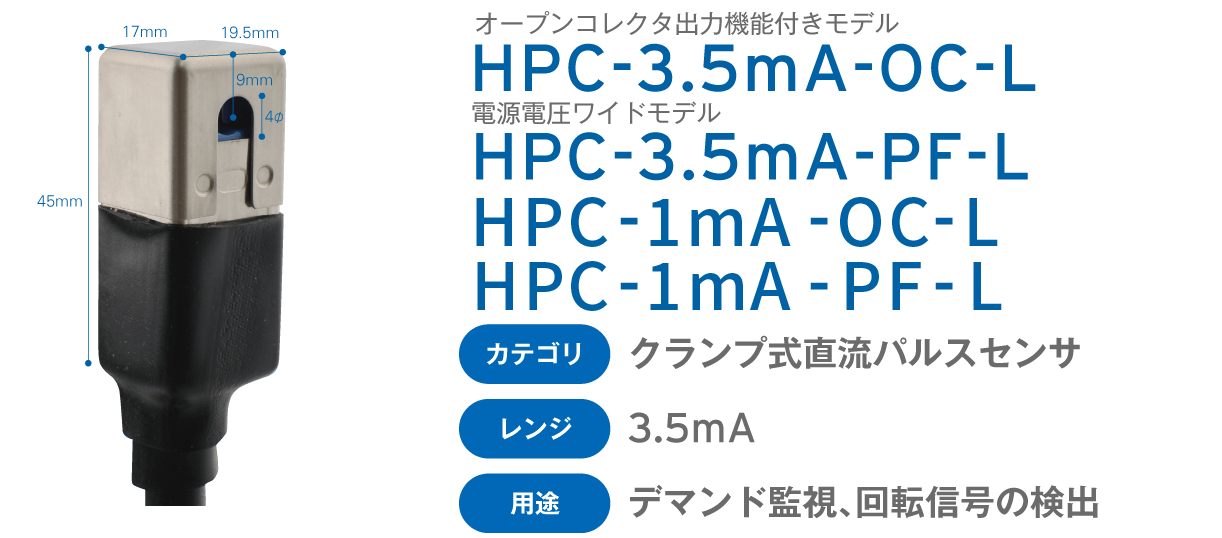

・電力メーターのパルスセンシングに最適
電力需給用複合計器のサービスパルス
2,000（変調は外部処理が必要）/
50,000pls/kWh 検出対応
・車輪やエンジンの回転スピード検知が可能
・ハザードノイズの影響を受けにくい
・4φまで取り付け可能
・電源電圧、出力インターフェース
・検出レベル各種あり
・パルス信号の見える化
・目視チェック用LEDランプ
・小型軽量化（約45ｇ）
| 型式 | HPC-1mA-OC-L | HPC-1mA-PF-L | HPC-3.5mA-OC-L | HPC-3.5mA-PF-L |
| 形状 | クランプ式分割型 | |||
| 電源電圧 | DC5V±5％ | DC12～24V±5％ | DC5V±5％ | DC12～24V±5％ |
| 消費電力 | 50ｍＷ以下 | 240mW以下 | 50ｍＷ以下 | 240mW以下 |
| 検出電流 | 検知レベル 1mA | 検知レベル 3.5mA | ||
| 最大許容電流 | 10Ａ | |||
| 出力 | オープンコレクタ出力 内部抵抗15Ω 定格：DC50V (max.) 50mA (max.) | |||
| 応答周波数 | 1mA(Duty 50%)のとき10kHz 500μA(Duty 50%)のとき1kHz | 10mA(Duty 50%)のとき10kHz 3.5mA(Duty 50%)のとき1kHz | ||
| 耐電圧 | AC1.5kV/1min （被測定線の耐電圧による） | |||
| 絶縁抵抗 | 100MΩ(DC500V) （被測定線の耐電圧による） | |||
| 使用温度範囲 | -10～+60℃ | |||
| 保存温度範囲 | -20～+70℃ | |||
| 使用・保存湿度範囲 | 85%以下（結露無きこと） | |||
| 耐振動 | 振動周波数：10～150Hz 加速度：5m/s2 掃引時間/回数：約8 分/20 回 振動方向：X、Y、Z | |||
| 耐衝撃 | 衝撃加速度：150 m/s2 作用時間：11 ms 衝撃印加方向：6 方向 印加回数：各方向3 回 | |||
| 外形寸法 | ヘッド部：23D×17W×13H 以下 本体部：28D×25W×32H 以下 シールドケース外形：30D×27H×46H 以下 | |||
| 被測定電線径 | Φ4mm (max.) | |||
| 重量 | 45g（シールドケース込み） | |||
| 電流方向 | センサに貼ってあるシールの「▲」方向に合わせる | |||
・直流を非接触で計測可能
（0～5A、0～10A、0～20A）
・応答速度1ms
・システムの状態監視・異常検知に最適
・センサ電源電圧+10Ｖ～＋30Ｖ対応
・小型軽量化（約33g）
・4.5φまで取り付け可能

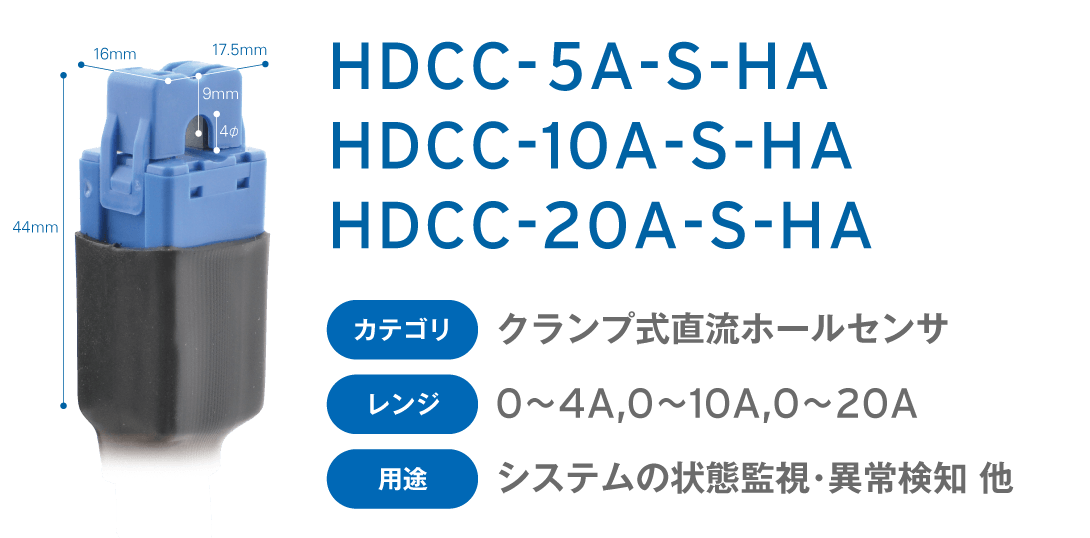

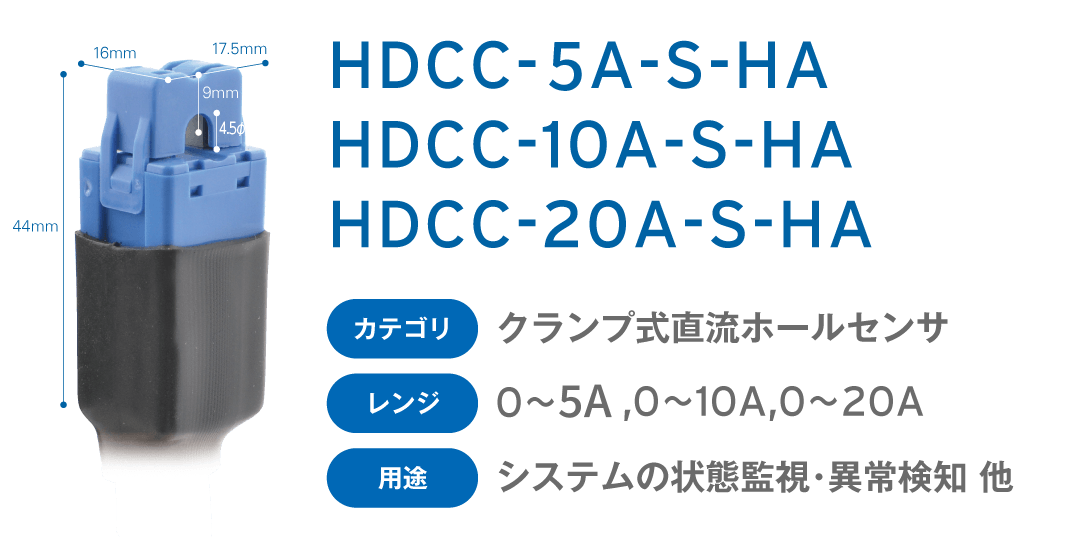

| 型式 | HDCC-5A-S-HA | HDCC-10A-S-HA | HDCC-20A-S-HA |
| 形状 | クランプ式分割型 | ||
| 電源電圧 | DC10～30V | ||
| 消費電力 | 20mA 以下 | ||
| 検出電流 | DC0～5A | DC0～10A | DC0～20A |
| 最大許容電流 | 20A | 40A | |
| 出力電圧 | DC1V～6V | DC1V～5V | |
| 出力インビーダンス | 470Ω | ||
| オフセット電圧 | 1±0.5V | ||
| 感度 | 1A / V | 2.5A / V | 5A / V |
| 精度 | ±1％FS （周囲温度25℃において零調整後） | ||
| 応答速度 | 1ms (max.)（波高値90％に至るまでの時間） | ||
| 耐電圧 | AC1KV/1min 被測定線とｾﾝｻ信号線間 | ||
| 絶縁抵抗 | 100MΩ（DC500V） 被測定線とｾﾝｻ信号線間 | ||
| 使用温度範囲 | -20～+60℃ | ||
| 保存温度範囲 | -20～+70℃ | ||
| 使用・保存湿度範囲 | 85%以下（結露無きこと） | ||
| 耐振動 | |||
| 耐衝撃 | |||
| 外形寸法 | 16mm×17.5mm×44mm（センサ本体のみ、ケーブル含まず） | ||
| 被測定電線径 | Φ4.5mm (max.) | ||
| 電流方向 | センサに貼ってあるシールの「▲」方向に合わせる | ||

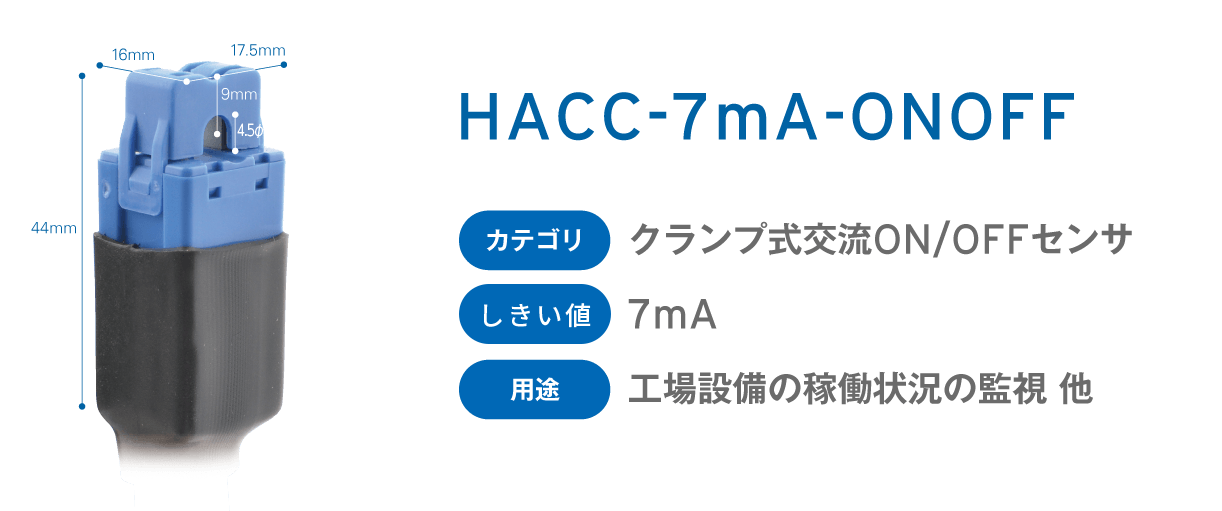

・約AC7mA以上の電流の検出に。
・ACリレーやACバルブの状態監視に。
・オープンコレクタ出力
・小型軽量化（約33g）
・ハーネス付き（モレックス5025）
| 型式 | HACC-7mA-ONOFF |
| 形状 | クランプ式分割型 |
| 電源電圧 | DC 5Ｖ±5％ |
| 消費電力 | 25mW以下 |
| 検知電流 | ON 検知電流：AC7.5mA±1mA OFF 検知電流：AC 6.4±1mA ヒステリシス：1mA |
| 最大許容電流 | 10A |
| 出力 | オープンコレクタ出力 定格：DC50V (max.) 150mA (max.) |
| 応答速度 | 70ms (max.) |
| 耐電圧 | AC1.5kV/1min(被測定線の耐電圧による) |
| 絶縁抵抗 | 10MΩ(DC500V) (被測定線の絶縁抵抗による) |
| 使用温度範囲 | -10～+60℃ |
| 保存温度範囲 | -20～+70℃ |
| 使用・保存湿度範囲 | 85%以下（結露無きこと） |
| 耐振動 | 振動周波数：10～150Hz 加速度：5m/s2 掃引時間/回数：約8 分/20 回 振動方向：X、Y、Z |
| 耐衝撃 | 衝撃加速度：150 m/s2 作用時間：11 ms 衝撃印加方向：6 方向 印加回数：各方向3 回 |
| 外形寸法 | 16mm×17.5mm×44mm（センサ） |
| 被測定電線径 | Φ4.5mm (max.) |
| 重量 | 約33g |

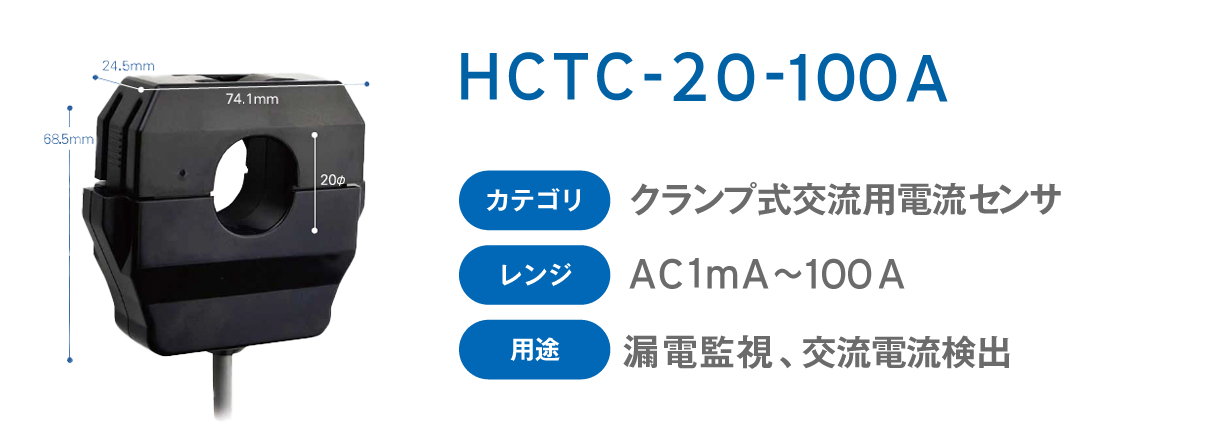

・ヒンジ改良で脱着時の破損軽減
・デマンドコントロールのセンサ部分として利用可能
・動力設備系統＆照明設備系統の負荷電力の計測
・φ4mmまで取り付け可能
| 型式 | HCTC-10A |
| 形状 | クランプ式分割型 |
| 検出電流 | AC 50mArms～10Arms（50/60Hz） RL≧10Ω |
| 最大許容電流 | AC50Arms 連続 |

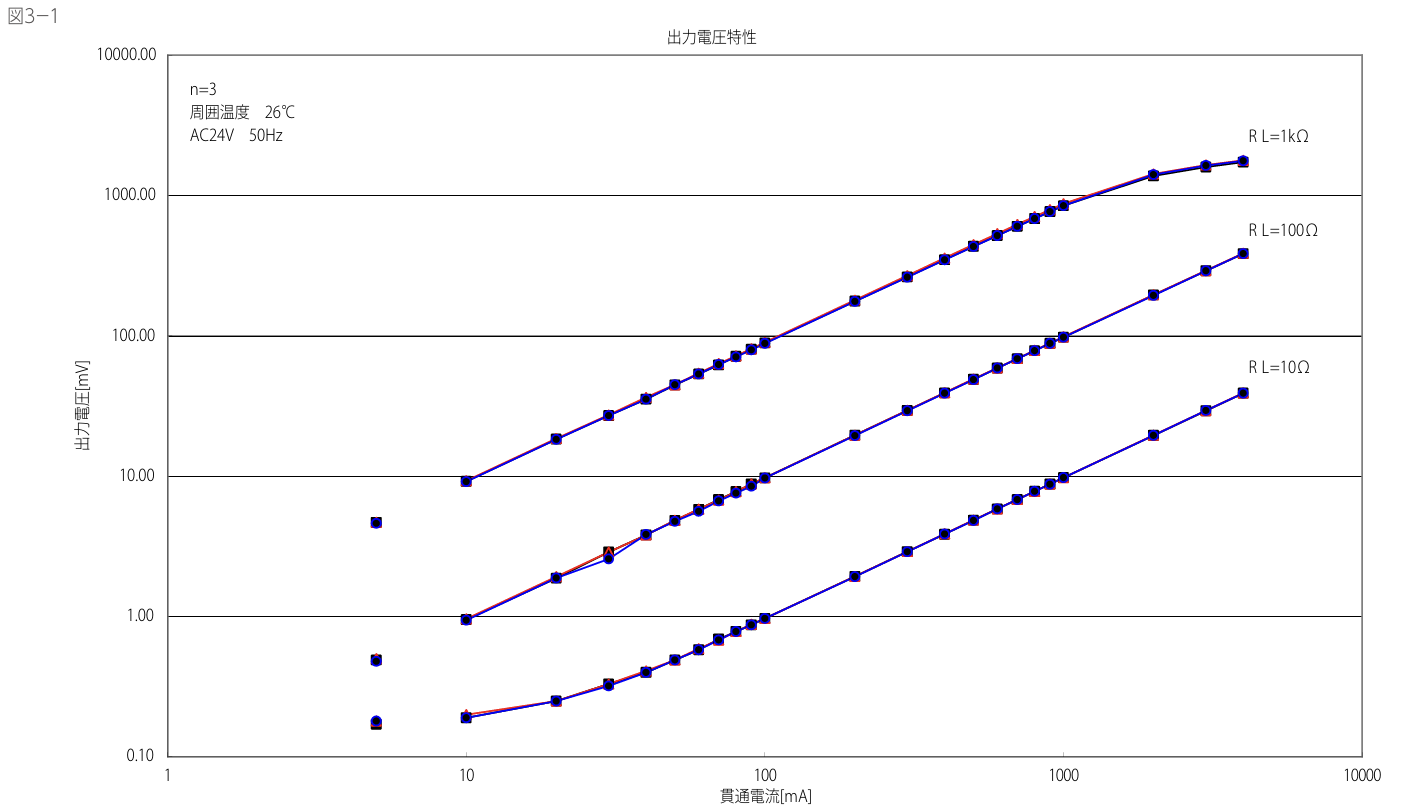

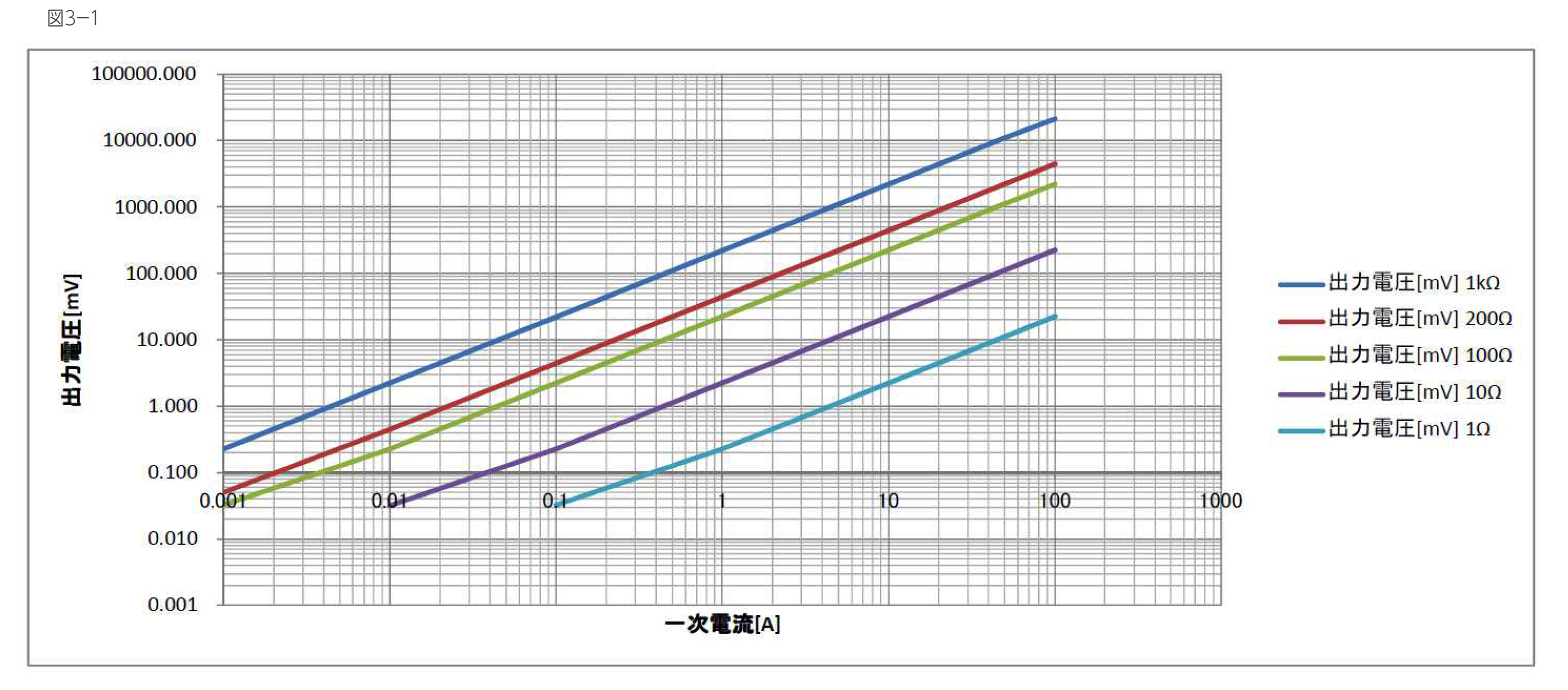

| 出力特性 | 図3－1 参照 |
| 公称変流比 | 1000：1 |
| 2次巻数抵抗 | 90～105Ω（参考値） |
| 使用温度 | -10～+60℃ |
| 保存温度 | -20～+70℃ |
| 耐振動 | 振動周波数：10～150Hz 加速度：5m/s2 掃引時間/回数：約8 分/20 回 振動方向：X、Y、Z |
| 耐衝撃 | 衝撃加速度：150 m/s2 作用時間：11 ms 衝撃印加方向：6 方向 印加回数：各方向3 回 |
| 外形寸法 | 20mm×15 mm ×27 mm 以下 |
| 被測定電線径 | Φ4mm (max.) |
・微弱な直流を非接触で計測可能
・精度±1％F.S
・小型軽量化（約45ｇ）
・計装信号（DC4-20mA）の状態監視、異常検知が可能
・設備機器の漏電検知が可能
・断線検知が可能
・ソレノイド系電気機器の経年変化検知が可能
・直流リレーの状態監視が可能
・バルブ用モータの界磁電流の検出が可能
・IoTによる見える化のセンシングに最適
・パーマロイシールド標準搭載
| 型式 | HDCC-3mA-D1 | HDCC-30mA-D1 | HDCC-30mA-D1A | HDCC-300mA-D1A |
| 形状 | クランプ式分割型 | |||
| 電源電圧 | DC5V±5% | DC5V±3% | ||
| 消費電力 | 100mW 以下 | |||
| 検出電流 | DC0～3mA | DC0～30mA | DC0～300mA | |
| 最大許容電流 | 5A | |||
| 出力電圧 | DC1V～4V | |||
| 出力インピーダンス | 560Ω 直列抵抗及び1μF コンデンサGND 間接続 | |||
| オフセット電圧 | 1±0.5Ｖ | |||
| 感度 | 1mA / V | 10mA / V | 100mA / V | |
| 精度 | ±3％FS （周囲温度25℃において） | ±1% FS （周囲温度25℃において） | ||
| リニヤリティ | 0.3%未満 | |||
| 応答速度 | 16ms (max.) | 200ms (max.) | ||
| ノイズ移乗 | 励磁信号による影響として約±250mVp-0 のノイズが測定線に移乗 | 励磁信号による影響として約±25mVp-0 のノイズが測定線に移乗 | ||
| 耐電圧 | AC1KV/1min 被測定線とｾﾝｻ信号線間 | |||
| 絶縁抵抗 | 100MΩ（DC500V） 被測定線とｾﾝｻ信号線間 | |||
| 使用温度範囲 | －10～60℃ | |||
| 保存温度範囲 | －20～70℃ | |||
| 使用・保存湿度範囲 | 85%以下（結露無きこと） | |||
| 耐振動 | 振動周波数：10～150Hz 加速度：5m/s2 掃引時間/回数：約8分/20回 振動方向：X、Y、Z |
|||
| 耐衝撃 | 衝撃加速度：150 m/s2 作用時間：11 ms 衝撃印加方向：6方向 印加回数：各方向3回 |
|||
| 外形寸法 | 16mm×17.5mm×44mm（センサ） 17mm×19.5mm×45mm（ケース） | |||
| 被測定電線径 | Φ4mm (max.) | |||
| 重量 | 約45g（シールドケース込み） | |||
| 電流方向 | センサに貼ってあるシールの「▲」方向に合わせる | |||
・電力メーターのパルスセンシングに最適
電力需給用複合計器のサービスパルス
2,000（変調は外部処理が必要）/
50,000pls/kWh 検出対応
・車輪やエンジンの回転スピード検知が可能
・ハザードノイズの影響を受けにくい
・4φまで取り付け可能
・電源電圧、出力インターフェース
・検出レベル各種あり
・パルス信号の見える化
・目視チェック用LEDランプ
・小型軽量化（約45ｇ）
| 型式 | HPC-1mA-OC-L | HPC-1mA-PF-L | HPC-3.5mA-OC-L | HPC-3.5mA-PF-L |
| 形状 | クランプ式分割型 | |||
| 電源電圧 | DC5V±5％ | DC12～24V±5％ | DC5V±5％ | DC12～24V±5％ |
| 消費電力 | 50ｍＷ以下 | 240mW以下 | 50ｍＷ以下 | 240mW以下 |
| 検出電流 | 検知レベル 1mA | 検知レベル 3.5mA | ||
| 最大許容電流 | 10Ａ | |||
| 出力 | オープンコレクタ出力 内部抵抗15Ω 定格：DC50V (max.) 50mA (max.) | |||
| 応答周波数 | 1mA(Duty 50%)のとき10kHz 500μA(Duty 50%)のとき1kHz | 10mA(Duty 50%)のとき10kHz 3.5mA(Duty 50%)のとき1kHz | ||
| 耐電圧 | AC1.5kV/1min （被測定線の耐電圧による） | |||
| 絶縁抵抗 | 100MΩ(DC500V) （被測定線の耐電圧による） | |||
| 使用温度範囲 | -10～+60℃ | |||
| 保存温度範囲 | -20～+70℃ | |||
| 使用・保存湿度範囲 | 85%以下（結露無きこと） | |||
| 耐振動 | 振動周波数：10～150Hz 加速度：5m/s2 掃引時間/回数：約8 分/20 回 振動方向：X、Y、Z | |||
| 耐衝撃 | 衝撃加速度：150 m/s2 作用時間：11 ms 衝撃印加方向：6 方向 印加回数：各方向3 回 | |||
| 外形寸法 | ヘッド部：23D×17W×13H 以下 本体部：28D×25W×32H 以下 シールドケース外形：30D×27H×46H 以下 | |||
| 被測定電線径 | Φ4mm (max.) | |||
| 重量 | 45g（シールドケース込み） | |||
| 電流方向 | センサに貼ってあるシールの「▲」方向に合わせる | |||
・直流を非接触で計測可能
（0～5A、0～10A、0～20A）
・応答速度1ms
・システムの状態監視・異常検知に最適
・センサ電源電圧+10Ｖ～＋30Ｖ対応
・小型軽量化（約33g）
・4.5φまで取り付け可能
| 型式 | HDCC-5A-S-HA | HDCC-10A-S-HA | HDCC-20A-S-HA |
| 形状 | クランプ式分割型 | ||
| 電源電圧 | DC10～30V | ||
| 消費電力 | 20mA 以下 | ||
| 検出電流 | DC0～5A | DC0～10A | DC0～20A |
| 最大許容電流 | 20A | 40A | |
| 出力電圧 | DC1V～6V | DC1V～5V | |
| 出力インビーダンス | 470Ω | ||
| オフセット電圧 | 1±0.5V | ||
| 感度 | 1A / V | 2.5A / V | 5A / V |
| 精度 | ±1％FS （周囲温度25℃において零調整後） | ||
| 応答速度 | 1ms (max.)（波高値90％に至るまでの時間） | ||
| 耐電圧 | AC1KV/1min 被測定線とｾﾝｻ信号線間 | ||
| 絶縁抵抗 | 100MΩ（DC500V） 被測定線とｾﾝｻ信号線間 | ||
| 使用温度範囲 | -20～+60℃ | ||
| 保存温度範囲 | -20～+70℃ | ||
| 使用・保存湿度範囲 | 85%以下（結露無きこと） | ||
| 耐振動 | |||
| 耐衝撃 | |||
| 外形寸法 | 16mm×17.5mm×44mm（センサ本体のみ、ケーブル含まず） | ||
| 被測定電線径 | Φ4.5mm (max.) | ||
| 電流方向 | センサに貼ってあるシールの「▲」方向に合わせる | ||
・約AC7mA以上の電流の検出に。
・ACリレーやACバルブの状態監視に。
・オープンコレクタ出力
・小型軽量化（約33g）
・ハーネス付き（モレックス5025）
| 型式 | HACC-7mA-ONOFF |
| 形状 | クランプ式分割型 |
| 電源電圧 | DC 5Ｖ±5％ |
| 消費電力 | 25mW以下 |
| 検知電流 | ON 検知電流：AC7.5mA±1mA OFF 検知電流：AC 6.4±1mA ヒステリシス：1mA |
| 最大許容電流 | 10A |
| 出力 | オープンコレクタ出力 定格：DC50V (max.) 150mA (max.) |
| 応答速度 | 70ms (max.) |
| 耐電圧 | AC1.5kV/1min(被測定線の耐電圧による) |
| 絶縁抵抗 | 10MΩ(DC500V) (被測定線の絶縁抵抗による) |
| 使用温度範囲 | -10～+60℃ |
| 保存温度範囲 | -20～+70℃ |
| 使用・保存湿度範囲 | 85%以下（結露無きこと） |
| 耐振動 | 振動周波数：10～150Hz 加速度：5m/s2 掃引時間/回数：約8 分/20 回 振動方向：X、Y、Z |
| 耐衝撃 | 衝撃加速度：150 m/s2 作用時間：11 ms 衝撃印加方向：6 方向 印加回数：各方向3 回 |
| 外形寸法 | 16mm×17.5mm×44mm（センサ） |
| 被測定電線径 | Φ4.5mm (max.) |
| 重量 | 約33g |
・ヒンジ改良で脱着時の破損軽減
・デマンドコントロールのセンサ部分として利用可能
・動力設備系統＆照明設備系統の負荷電力の計測
・φ4mmまで取り付け可能
| 型式 | HCTC-10A |
| 形状 | クランプ式分割型 |
| 検出電流 | AC 50mArms～10Arms（50/60Hz） RL≧10Ω |
| 最大許容電流 | AC50Arms 連続 |
| 出力特性 | 図3－1 参照 |
| 公称変流比 | 1000：1 |
| 2次巻数抵抗 | 90～105Ω（参考値） |
| 使用温度 | -10～+60℃ |
| 保存温度 | -20～+70℃ |
| 耐振動 | 振動周波数：10～150Hz 加速度：5m/s2 掃引時間/回数：約8 分/20 回 振動方向：X、Y、Z |
| 耐衝撃 | 衝撃加速度：150 m/s2 作用時間：11 ms 衝撃印加方向：6 方向 印加回数：各方向3 回 |
| 外形寸法 | 20mm×15 mm ×27 mm 以下 |
| 被測定電線径 | Φ4mm (max.) |
